CryoLab

Cryogenic Electronics & Spintronics

CryoLab er et specialiseret forskningslaboratorium ved Institut for Mekanik og Elektronik, dedikeret til udvikling, karakterisering og validering af kryogene integrerede kredsløb (CryoCMOS) og spintroniske enheder. Laboratoriet understøtter forskning i næste generations computer- og sensorteknologier, der fungerer ved kryogene temperaturer, og muliggør undersøgelser af enheders opførsel, kredsløbenes ydeevne og systemers pålidelighed under ekstreme driftsforhold.

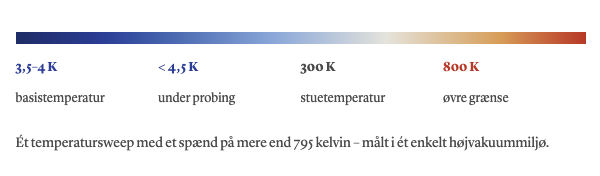

Temperaturområde: 3,5–4 K basistemperatur, under 4,5 K under probing, 300 K stuetemperatur, 800 K øvre grænse

Kontakt

Milad Zamani
Lektor
Institut for Mekanik og Elektronik

Send en e-mail

Se også

Forskningsområder

CryoLab er udstyret med avanceret kryogen måleinfrastruktur, som muliggør omfattende elektrisk og RF-karakterisering af halvlederenheder og integrerede kredsløb over et temperaturområde fra under 4 K til 800 K.

Kerneinstrument - ARS PS-CC lukket kredsløb kryogen probestation

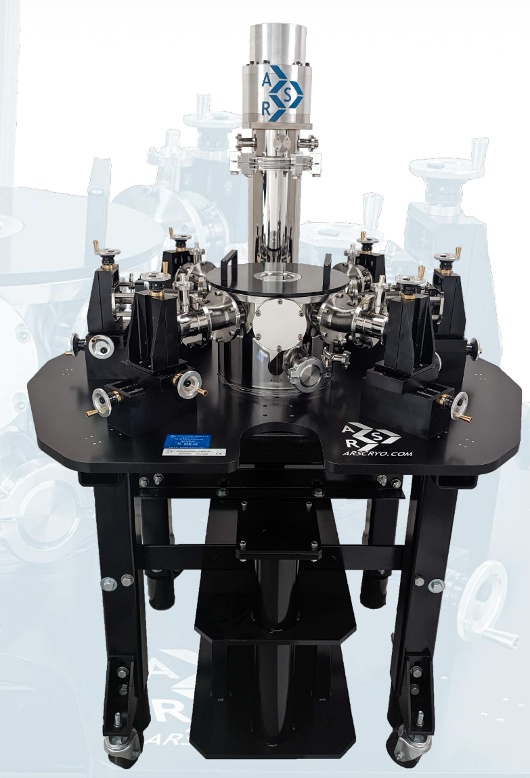

ARS PS-CC lukket kryogen probe-station i CryoLab

Laboratoriet er udstyret med en Advanced Research Systems (ARS) PS-CC Closed-Cycle Cryogenic Probe Station, som giver et højvakuummiljø til pålidelige målinger ved lave temperaturer.

Nøglefunktioner

  • 01 Kryogen temperaturområde – Stabil drift fra under 4 K op til 800 K.
  • 02 Højvakuummiljø – Minimerer kontaminering og sikrer reproducerbare målinger.
  • 03 Nedadrettet cold-tip-konfiguration – Den optimerede orientering af kryokøleren opnår basistemperaturer på 3,5–4 K med fremragende termisk stabilitet.
  • 04 Avanceret termalisering af prober – Køling af prober i flere trin minimerer den termiske belastning og gør det muligt at opnå prøvetemperaturer under 4,5 K under målinger.

Måleplatform – Måleopstilling til spintronik

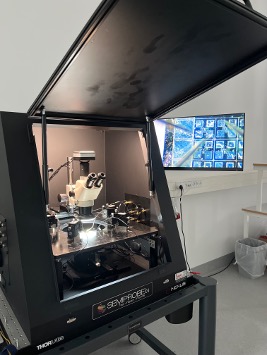

Måleopstilling til spintronik i CryoLab

CryoLabs måleplatform er optimeret til præcisionskarakterisering af spintroniske enheder og kryogene integrerede kredsløb. Fire centrale elementer arbejder sammen for at sikre et rent og stabilt signal ved 4 K.

Nøglefunktioner

  • 01 Antivibrationsplatform – Et præcisions-antivibrationsbord reducerer mekaniske forstyrrelser og termisk drift og sikrer stabil probing med 7 µm DC-probespidser og RF-prober med 150 µm pitch.
  • 02 Afskærmet miljø – Det elektromagnetisk afskærmede kabinet reducerer interferens og forbedrer signalintegriteten ved følsomme elektriske lavstøjs- og RF-målinger.
  • 03 Højpræcisions-probestation – Kan håndtere wafere op til 200 mm (8 tommer) med præcis positionering via en stiv mekanisk platform og mikrometerscener med høj opløsning.
  • 04 Måleinstrumentering – Keithley 2450 SourceMeter-enheder til automatiserede strøm-spændingsmålinger, en spektrumanalysator til højfrekvent karakterisering af STNO'er, MRAM-arrays og AMR-sensorer samt et Python-baseret automatiseringsframework til reproducerbare arbejdsgange.

Sidst opdateret: 19.09.2026
