Introduction:

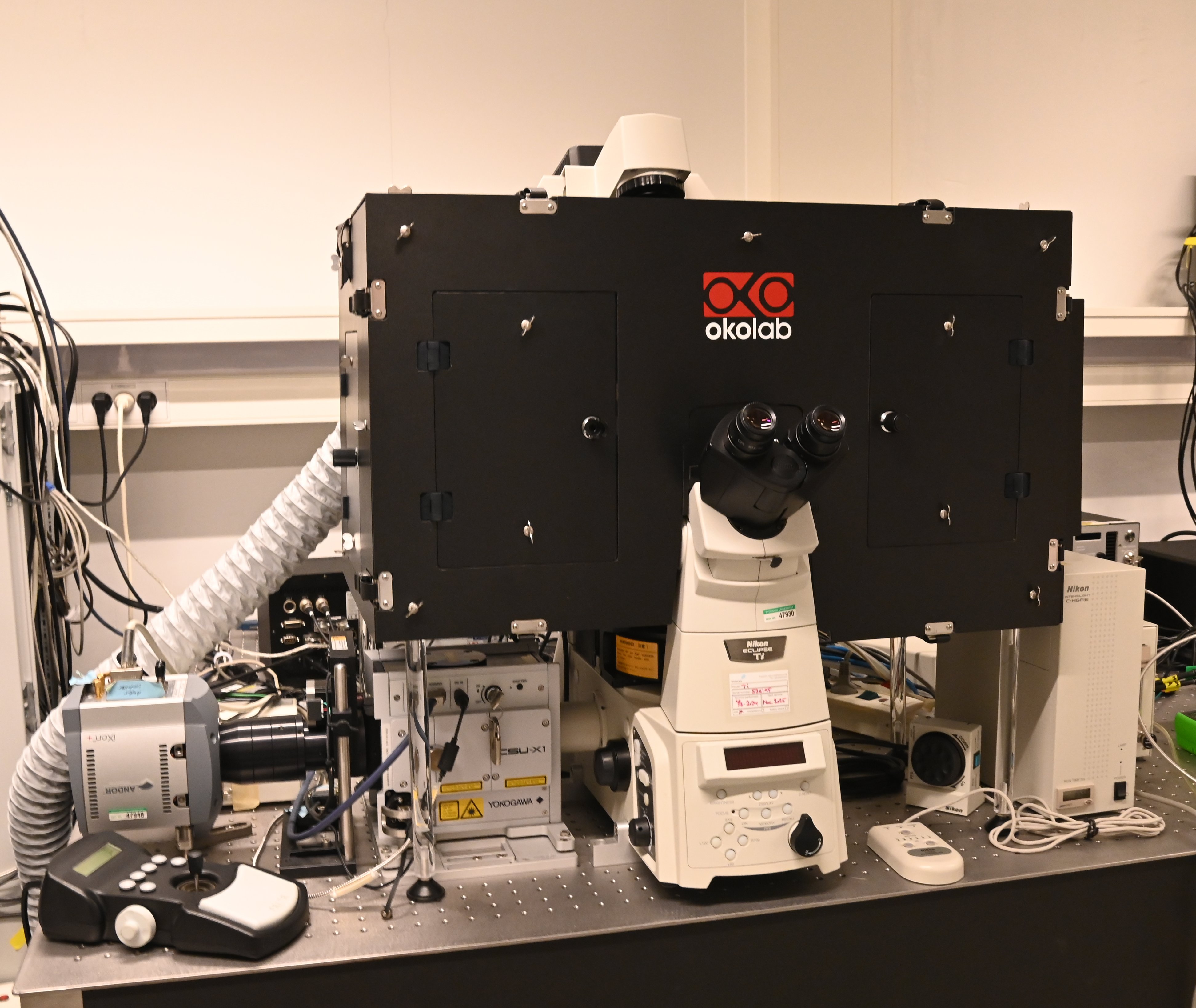

Inverted spinning-disk confocal system for high frame rate confocal imaging in light-sensitive or live-cell applications. The microscope setup encompasses environmental control with temperature, humidity and CO₂ control.
Main features and applications:
-
Live-cell imaging with stable temperature, humidity and CO₂ control.
-
High-speed spinning disk confocal imaging across multiple excitation lines.
-
Piezo Z-stage enables fast/accurate imaging in the z-dimension.
Specifications:
Microscope body:
Nikon Ti-E inverted microscope with Perfect Focus System (PFS).
Compatible sample holders:
-
Standard ~25 x 75 mm glass slides + chambered glass slides
-
Culture dishes w. diameter: ~30 – 40 mm
Scan mechanism:
Yokogawa CSU-X1 spinning disk; 50 µm pinholes (optimal for 60×/100×).
Light Sources:
-
Lumencor Celesta Quattro 4ch with Despeckler, lines 405 nm, 476 nm, 555 nm and 637 nm with ~800 mW output per color channel (installed September 2025).
-
Nikon Intensilight for standard EPI illumination when using the eyepiece.
-
Diascopic transmission illumination
Objectives:
-
20× / NA 0.5
-
40× / NA 0.75
-
60× / NA 1.4 oil
-
100× / NA 1.4 oil
Camera:
Andor iXon EMCCD DU-885 (1004 × 1002 px, 8 × 8 µm) (may be replaced with an Andor Zyla sCMOS).
Stage & Environment:
-
Motorized stage and objective for automated multi-point imaging
-
Nikon Perfect Focus System (PFS) for hardware-based autofocus
-
Prior piezo Z-stage for fast/precise imaging in Z
-
OkoLab cage incubator for controlling humidity, temperature and CO₂ levels.
Software:
NIS-Elements (acquisition) with ND acquisition (and JOBs??).
Location:
V10-602a-0
